ELW 1

Einsatzleitwagen 1 - ELW 1 nach DIN 14507-2

Unter einem Einsatzleitwagen 1 (ELW 1) versteht man ein Feuerwehreinsatzfahrzeug, das im Einsatzfall die Führung und Koordination von taktischen Einheiten im Auftrag des Einsatzleiters übernimmt.

Funkkenner: Florian Lehesten 11/1

Besatzung: 1/3

Die Firma Redcar aus Lüneburg baute das Fahrzeug im Jahr 2024. Das Fahrzeug wurde durch den Landkreis Saalfeld-Rudolstadt beschafft und wurde der Freiwilligen Feuerwehr Lehesten (FF Lehesten) für örtliche als auch überörtliche Einsätze übergeben. Das Fahrzeug dient zum mobilen Führen an Einsatzstellen. Im Auftrag des Landkreises nimmt die FF Lehesten die Aufgabe als Führungsmittel des Stützpunktfeuerwehrbereichs "Thüringer Meer", das Führungsmittel für den ABC-Zug Ergänzung sowie als Führungsmittel für den Waldbrandzug des Landkreises wahr. Gleichzeitig ist das Fahrzeug das Führungsmittel für eine Tunnelbasiseinheit des Landkreises Saalfeld-Rudolstadt für den Einsatz an der ICE-Neubaustrecke VDE 8.1.

Fahrgestell:

• MAN TGE
• Leistung: 130 kW/ 177 PS bei
• Dieselmotor
• Hubraum: 1.968 cm³
• Euro 6 Abgasnorm
• Länge: 5.986 mm
• Breite: 2.100 mm
• Höhe: 2.930 mm
• Leergewicht: 3.213 kg
• zulässiges Gesamtgewicht: 4.200 kg
• mittlerer Radstand, Hochdach
• Allradantrieb
• Assistenssysteme: ABS, Berganfahrassistent, Spurhalteassistent, Annäherungssensoren, Rückfahrkamera, Tempomat, Seitenwindassistent, Fernlichtassistent
• Standheizung
• Klimaanlage sowie Dachklimaanlage als 230 V Ausführung
• Anhängekupplung mit 3 t Anhängelast gebremst
• Höchstgeschwindigkeit: 163 km/h
• Inventarnummer: LRA00737

Aufbau:

• CAN-BUS Steuerung Inomatic mit mehreren Bedienteilen
• drehbarer Fahrer- und Beifahrersitz
• wasserdichter Spritzboden
• Markise mit Seitenteilen
• Fernmeldeanschlusskasten mit LAN, WAN, 2m/4m Antennenanschluss, TETRA-Antennenanschluss, Erdung, HDMI-Eingang
• Funkmast Fireco Super Primo mit Ausleger für 2m/4m Mastantenne und TETRA-Antenne, Höhe 6 Meter, mit Abspannmöglichkeit
• Umfeldbeleuchtung Heck, Beifahrerseite und Fahrerseite
• 230 V Fahrzeugeinspeisung DEFA
• LEAB Wechselrichter und Energiemanagementsystem mit USV-Funktion
• LED Innenraumbeleuchtung im Mannschaftsraum und im Geräteraum mit Nachtumschaltung auf Farbe blau
• mehrere 230 V, 12 V, USB-C, USB-A, HDMI Anschlussdosen
• internes Netzwerk für PC-Technik und IT-Peripherie
• internes Netzwerk für Funksystem
• Whiteboard-Wand-Auskleidung

Sondersignalanlage:

• Warnbalken Hänsch DBS 5000
• Frontblitzer Hänsch Sputnik Hybrid
• Kennleuchte Hänsch Comet S-B
• Kennleuchte Hänsch Comet S-B in rot zur Kennzeichnung der Einsatzleitung
• Akustische Warnanlage Hänsch T624 mit Stadt-/Landschaltung und elektronischen Kompressorsignal mit 2 Druckkammerlautsprechern, incl. Stabmikrofon mit Durchsagemöglichkeit

Funktechnik:

• 1 x TETRA Dachantenne, Procom
• 1 x GPS Dachantenne
• 1 x 2m/4m Dachantenne, Procom
• 1 x 4m Dachantenne, Procom
• 1 x Multibandantenne für TDT-Router
• DIN TETRA-ELW Koppler - Procom PRO-ISO-PHY-TETRA-S-ELW
• 4 x regelbare Lautsprecher im Dachhimmel
• 1 x FuG 8b mit Commander 6
• 1 x FuG 8c mit Commander 6 (inkl. RS1 Schaltung)
• 1 x FuG 9c mit Commander 6 (inkl. RS1 Schaltung)
• 3 x TETRA MRT Sepura SRG3900 mit Gateway und Repeater
• 6 x TETRA HRT Sepura SC2020 mit Repeater
• zentrales Funkvermittlungssystem Lardis mit zwei Touchscreen-Besprechungsstellen 10 Zoll sowie Schwanenhalsbesprechungsstellen inkl. Headset und Fußtaster - inkl. Telefonie
• Satellitentelefon Iridium 9555 incl. Zubehör

IT-Technik:

• 2 x Industrie PC, Shuttle Slim Barebone inkl. Funkmaus, Funktastatur, Windows 11 und Microsoft Office 2021
• 1 x Laptop, Lenovoo Thinkpad L15 inkl. Windows 11 und Microsoft Office 2021
• 2 x Einsatzführungssoftware Fireboard
• 3 x 24 Zoll Monitore
• 1 x 43 Zoll Monitor
• 2 x Switch Netgear
• 1 x TDT-Router G3000-LW ELW für Internetanbindung
• 1 x LTE Gateway Yeastar TG200L für Telefonanbindung
• 1 x Telefonanlage Yeastar S20
• 1 x DECT-Basisstation Gigaset DECT N670 IP PRO
• 2 x DECT-Telefon Gigaset R700H
• 1 x VoIP-Adapter Grandstream mit T.38 für Fax
• 1 x Multifunktionsdrucker, Laser Brother MFC-L3730CDN
• 1 x Netzwerkfestplatte NAS Synology DS224+ mit 2 x 4 TB SSD Festplatte von Samsung

Beladung:

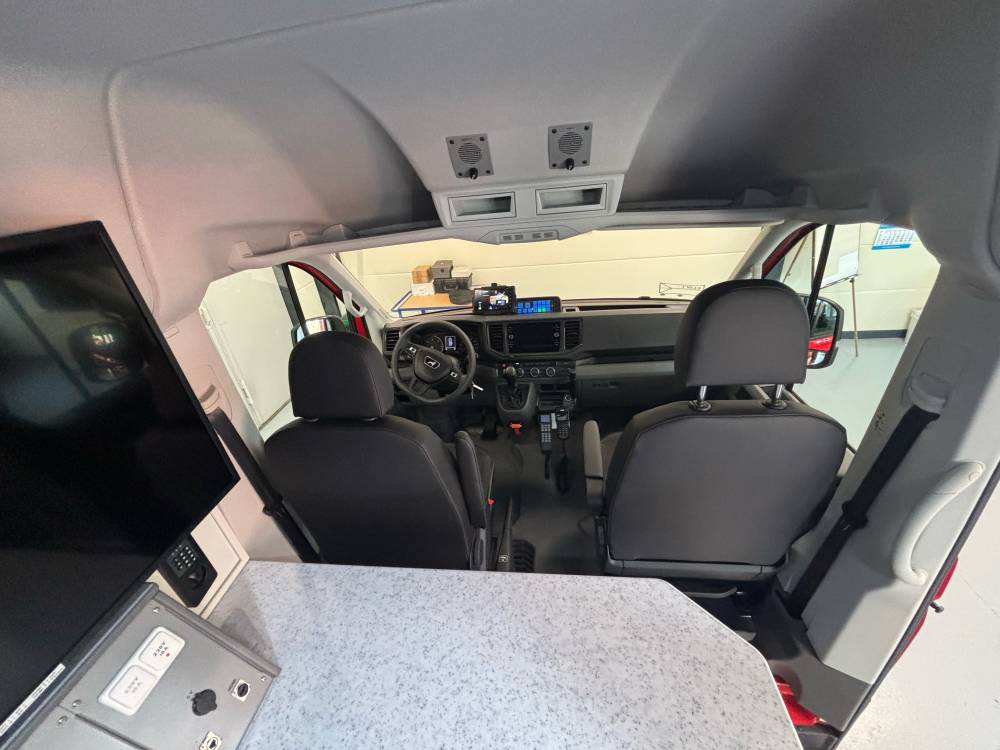

Fahrerraum:

• diverse Einsatzunterlagen und Fahrzeugunterlagen
• 2 x Knickkopflampe Adalit L-3000
• Lardis PILOT Navigationsgerät mit Anschluss an zentrales Funkvermittlungssystem
• Notfallhammer
• Funktionsweste Fahrzeugführer
• Fernglas mit Entfernungsmesser
• digitales Anemometer
• Pollerschlüsselsatz
• Bahn-Vierkant-Schlüssel

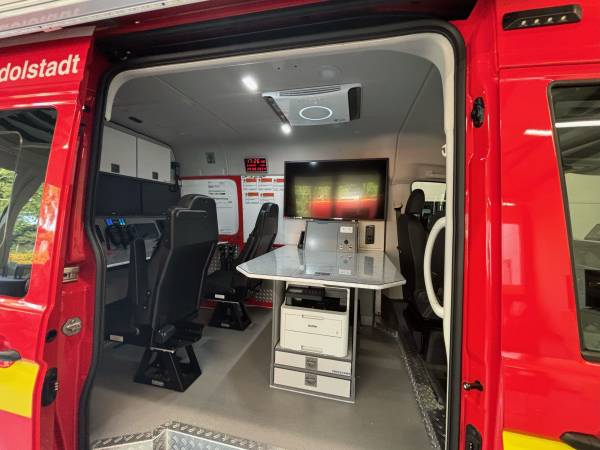

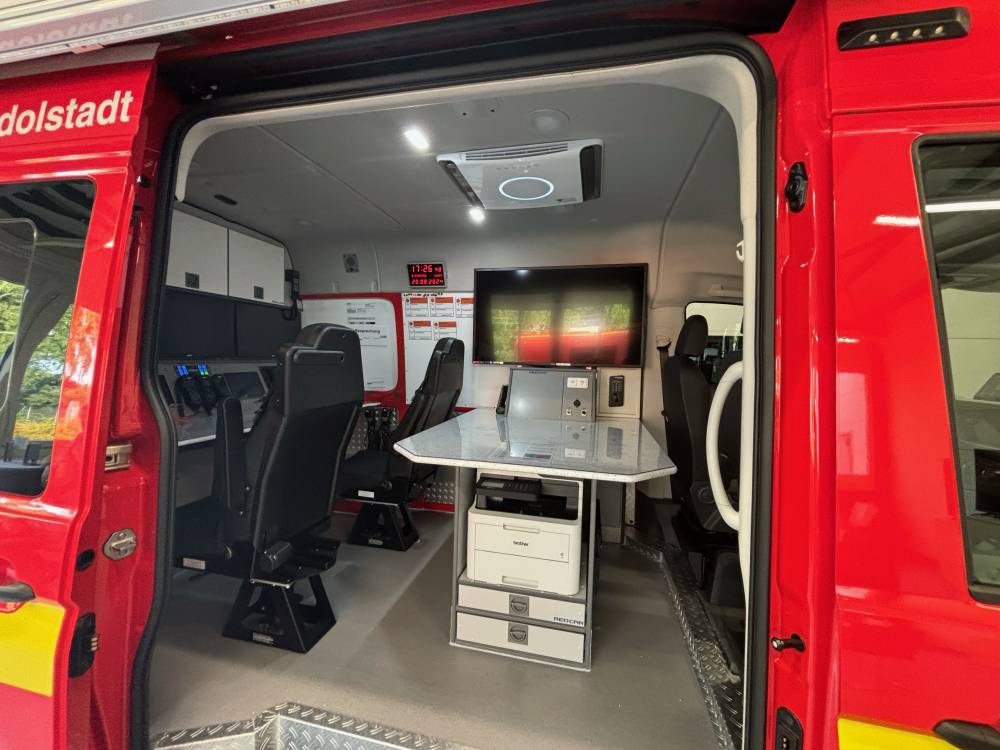

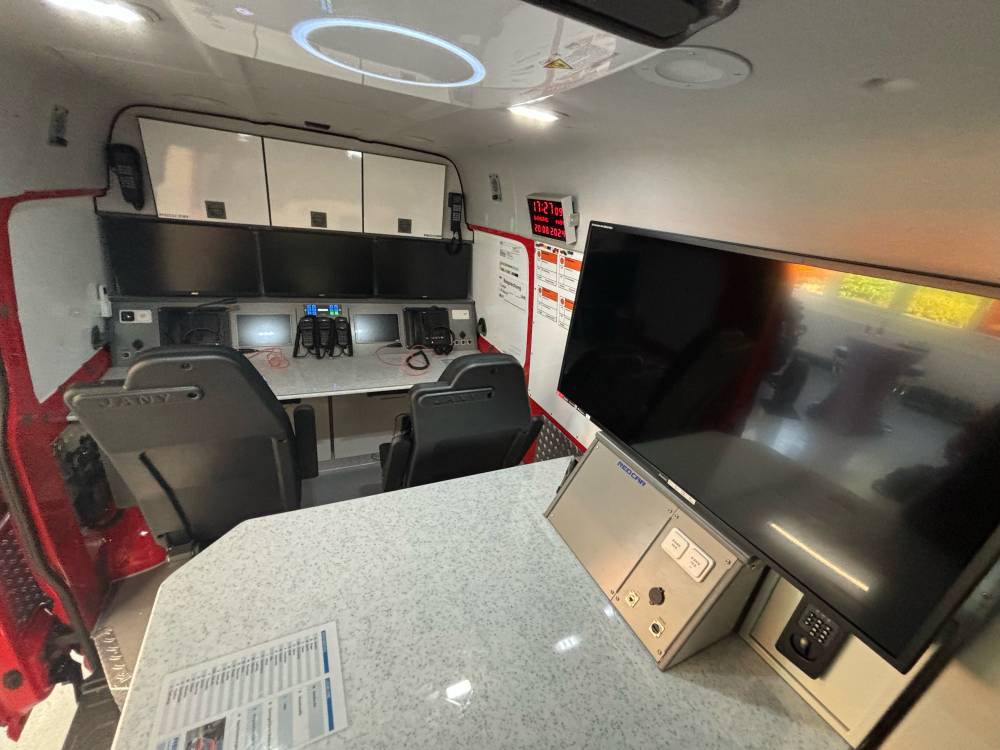

Mannschaftsraum:

• Arbeitstisch mit aufgesetzter Funkkonsole und Technikschrank
• Besprechungstisch mit aufgesetzter Konsole
• Schlüsseltresor für 20 Schlüssel
• Büromaterial und diverses Schreibmaterial
• Sortimentkoffer für taktische Zeichen
• Prüfröhrchensatz Gastec Polytec 1 und 4 mit Entnahmepumpe
• Kartenmaterial
• Schadenskonto auf Magnetträgerfolie
• Patientenübersicht auf Magnetträgerfolie
• Lagebesprechungsschild auf Magnetträgerfolie
• GPS-Uhr
• diverse Kabel zum Anschluss von Geräten und Drohne über HDMI

Geräteraum:

• topografische Karte des Landkreises Saalfeld-Rudolstadt auf Magnetträgerfolie
• Taktifol
• Feuerlöscher
• Tunnelspezifische Ausrüstung in Aluminium Mehrwegbehälter:
  • Atemschutzgerät Dräger PSS 5000 (erweiterbar zu Langzeitpressluftatmer)
  • Atemschutzmaske Dräger FPS S7000 mit FPS-COM 5000
  • Dräger Bewegungslosmelder Bodyguard 1500
  • Atemluftflaschen Composite incl. Schutzhüllen
  • Sauerstoffselbstretter Dräger Oxy 6000
  • Wärmebildkamera Flir K55 incl. Ersatzakku
• Feuerwehrverbandkasten nach DIN14142-K
• Stromerzeuger Endress ESE3000i IP 69, 3.2 kW
  • Reservekanister, 10 Liter
  • Leitungsroller Dönges, 50 Meter
• Magnetschilder zur Kennzeichnung als Abschnittsleitung oder Einsatzleitung
• Flaggensatz für Verbandsfahrten
• Markisenzubehör mit Markisenseitenteilen
• Megaphon
• Erdungsrohr mit Erdungskabel
• Absperrleinenhalter
• Absperrband
• Sitzgarnitur 1.100 x 500 mm, mit zwei Bänken
• Funktionswesten nach ThürFwOrgVO
• Krankenhausdecke
• Feuerwehrbeil nach DIN 14924-FBD
• Stromversorgungskabel für das Fahrzeug, LEAB heavy duty
• Drohne DJI Matrice 3T mit DJI RC Pro, Akku, Suchscheinwerfer, Lautsprecher und Akkus udn weiteren Zubehör in entsprechenden Koffer
• 4-fach Vordrucke
• Defibillator Primedic HeartSave AS
• Leitungsroller Netzwerkkabel CAT6a, 50 Meter
